AxialVentilatoren UNIVENT

Langlebig, leistungsstark und robust. Flexibel einzusetzen, da für Be- oder Entlüftung umschaltbar.

Sicherer Betrieb durch hohe Schutzart. Einfache Montage. Schnell verfügbar.

Ausgezeichnetes Preis-Leistungsverhältnis.



Made in Germany


Axial-Ventilatoren 230V

Energiesparlüfter zum Einsatz in rauher Umgebung.



264,00 €

  • 10 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Artikelgruppe: GLUA

Katalog : 53















Zubehör.

Ersatzteile

Techn. Daten










Einsatzbeispiele: Produktionsstätten, Gewerberäume, Garagen, Container, Lagerräume, Landwirtschaft


Axial-Ventilatoren 400V

Energiesparlüfter zum Einsatz in rauher Umgebunng.



268,00 €

  • 11,3 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Artikelgruppe: GLUC

Katalog : 53





Bei Axialventilatoren wird die Luft durch das Laufrad bewegt. Meistens wird über den Motor gesaugt und damit der Motor gekühlt. Die axiale Bauart hat geringe Abmessungen im Verhältnis zur geförderten Luftmenge. Außerden wird -bei geringer Druckerhöhung- ein hohes Luftvolumen mit vergleichsweise wenig Energie bewegt.

Bei den Univent Ventilatoren sind die Wandplatten quadratisch ausgeführt und bestehen bis Nenngröße 50 aus verzinktem und lackiertem Stahlblech und ab Nenngröße 56 aus feuerverzinktem Stahlblech.  Wir bieten aber auch Axial-Ventilatoren von Ziehl-Abegg und Multifan an, die teilweise Kunststoff-Wandplatten haben und die bei bestimmten agressiven Stoffen in der Luft eine bessere Haltbarkeit versprechen.

Univent Ventilator


univent Ventilatoren: technik



Der Antrieb erfolgt durch speziell entwickelte Motoren, gebaut nach VDE 0730 und DIN 24163; sie garantieren eine hohe Energieumsetzung, Gehäuse aus Aluminium-Druckguss, , Schutzart IP 55 (strahlwassergeschützt), völlig geschlosssen Anschlussklemmen und Kondensatoren bei den 1~ Typen gut zugänglich, direkt hinten am Motor, abgedeckt durch Kunststoffhaube in Schutzart IP 55. Wartungs- freie Spezial-Kugellager, staubgeschützte doppelte Lippendichtung.



Motorvollschutz

Die Motoren sind gegen eine zu hohe Erwärmung durch eingebaute Thermokontakte geschützt, deren Anschlüsse auf das Klemmbrett geführt sind. Bei drehzahlgeregelten Ventilatoren ist wegen der unterschiedlichen Stromaufnahmen über den Regelbereich ein Schutz nur durch den Anschluss der Thermokontakte an ein Motorvollschutzgerät gegeben. Motorschutzschalter reagieren nicht auf die geringeren Ampere-Werte bei reduzierten Spannungen.



Gehäuse

Aus feuerverzinktem Stahlblech mit Einlaufdüse und zylindrischem Stutzen, aus einem Stück gefertigt, zweifach einbrennlackiert (bis Nenngröße 50).

Motorbefestigung mittels verzinkten Stahlstreben. Schutzgitter separat montierbar.



Die Laufräder der Univent-Ventilatoren bestehen aus hochwertigem Kunstsstoff mit fünf profilierten Blättern für hohe Volumen- und Druckleistungen mit aus- gezeichneten Wirkungsgraden. Niedriges Geräuschniveau im Betrieb. Förderrichtung über den Motor saugend.



Schutzgitter entspricht in Ausführung DIN 31001.



Einbau - Wartung

Die Montage der Ventialtoren kann in jeder Lage erfolgen. Bei Entstehung von Kondenswasser innerhalb des Motors ist darauf zu achten, dass durch ent- sprechende Montage die Kondenswasserbohrungen an der tiefsten Stelle sitzen und geöffnet sind.

Außer einer periodischen Reinigung (Freilauf des Flügelrades und Säuberung der Oberflächen) ist keine Wartung erforderlich.  Die Lager besitzen einen für ihre Lebensdauer ausreichenden Fettvorrat.



Made in Germany

Daten und Fakten Univent Axialventilatoren


Die Univent-Ventilatoren sind mit Flügeldurchmessern von 350 bis 710 mm lieferbar und für den Einsatz in rauher Umgebung konstruiert. Je nach Größe betragen die Luftleistungen von 3.200 bis 14.300 m³/h bei 0 Pa.



Durch die sehr gute Regelbarkeit der Motoren über Trafo-Drehzahlregler oder elektronische Drehzahlregler (Unitherm Drehzahlregler) kann das Fördervolumen dem tatsächlichen Bedarf gut angepasst werden.



Sollte der Einsatzort ein Berührungsschutzgitter erfordern, so ist die Montage motorseitig an den drei Befestigungspunkten leicht möglich. Die Gitter sind einzelne Artikel und gesondert zu bestellen.

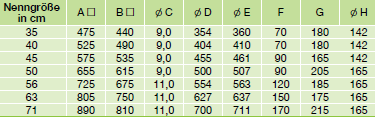

Übersichtstabelle über die verschiedenen ....

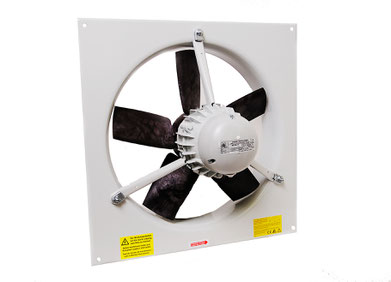

Univent Ventilator SW354
